intel 8051微控制器的介绍、架构、PIN图配置及应用
标签： 8051 微控制器 来源：华强电子网 作者：NV 时间：2022-11-29 15:39
摘要：8051微控制器是一种小型计算机，由处理器，内部RAM，ROM或闪存，计时器，中断处理程序，串行接口，端口和其他特定于应用程序的设备组成。8051微控制器适用于计算所需的存储空间很小，并且程序和端口用于控制和通信目的应用。
8051微控制器是一种小型计算机，由处理器，内部RAM，ROM或闪存，计时器，中断处理程序，串行接口，端口和其他特定于应用程序的设备组成。8051微控制器适用于计算所需的存储空间很小，并且程序和端口用于控制和通信目的应用。
8051微控制器的架构
8051配备了带有布尔处理器的8位CPU。
5个中断。 2个外部组件，2个优先级。
它有两个XNUMX位定时器/计数器。
一个可编程的全双工串行端口。
总共32条I / O线。
配备4 KB的片上ROM； EPROM在某些型号中也可用。
128字节的片上RAM，足以容纳许多单芯片。

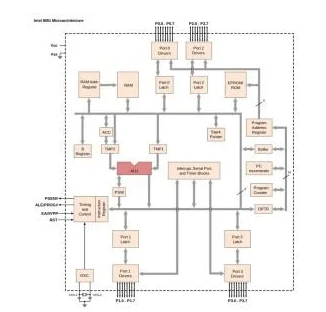

8051微控制器的架构

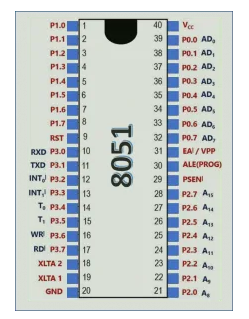

8051微控制器的PIN图
8051微控制器的PIN图
8051微控制器PIN配置
PIN 1至8:
这些引脚通常根据用户要求用作I / P或O / P。
PIN 9：
这用作重置目的； 通常，HL信号引脚会暂停MCU并清除所有寄存器。 当此引脚回到LO时，新程序将启动。
PIN 10 – 17：
这些端口与端口1一起使用，这些引脚中的每个引脚都可以用作通用i / p或o / p。
针脚10：
RXD-Ac作为串行I / P，用于异步传输，否则为同步操作模式的时钟输出。
针脚11：
TXD-用作串行O / P，用于异步传输，否则用作同步操作模式的时钟输出。
针脚12：
INT0-用于输入中断0
针脚13：
INT1-用于输入中断1
针脚14：
T0-用于定时器0的时钟输入
针脚15：
T1-专用于定时器1的时钟输入
针脚16：
WR-用于从外部RAM存储设备进行写操作控制。
针脚17：
RD-该引脚专用于对外部RAM存储器的读取操作
PIN 18-19：
X2和X1-这些用于内部振荡器的输入和输出操作
PIN 20：
GND-地; 这是为了使芯片接地。
PIN 21-28：
端口2-临时外部存储器不存在，端口2将作为通用I / O操作。
PIN 29：
PSEN：MCU从程序存储器读取每个字节后触发。 当使用外部存储器进行程序存储时，PSEN将与控制操作关联。
PIN 30：
ALE：这将在读取外部存储器之前起重要作用，MCU会将地址寄存器的低字节发送到Port-P0并触发输出ALE。
PIN 31：
EA：LOW信号参考端口P2和P3来传输地址，而与存储器状态无关。
PIN 32-39：
端口0：类似于端口2，可以将端口0的引脚用作通用I / O。 如果ALE引脚处于高电平状态，则P0用作地址O / P。
PIN 40：
VCC：这是用于+ 5V直流电源。
8051单片机的主要特点
8位ALU和累加器，8位寄存器，8位数据总线和2×16位地址总线/程序计数器/数据指针以及相关的8/11/16位操作。
使用操作寄存器快速中断。
节能模式
8051单片机的应用
微控制器 用于手机，相机电路。
微控制器在汽车工业中被广泛使用
计算机系统，如交通信号灯控制。
不同的控制操作，例如加热器，滚筒，升降控制，微波炉等。
