沁恒微浅析基于CH9343芯片的USB Android AOA转接方案
标签： USB Android 来源：沁恒 作者：NV 时间：2022-11-29 10:07
摘要：本方案是以CH9343为核心芯片的全速USB Android HOST接口控制方案，具有高集成度、低功耗、单芯片体积小等特点，可配置为6种扩展接口。
方案概述
本方案是以CH9343为核心芯片的全速USB Android HOST接口控制方案，具有高集成度、低功耗、单芯片体积小等特点，可配置为6种扩展接口。
该方案为安卓手机或平板USB连接外部GPIO、UART、PWM、I2C、SPI主、SPI从协议设备的简单解决方案。
支持Android 3.1以上的USB主机模式，Android应用可以透过USB实现数据直接通讯，用户不需要进行任何额外的动作，包括取得Android的Root权限、周边开发工具包或特别的Kernel驱动程序。另外，用户也不用担心安卓系统升级，也不需软件移植，使用简单，开发简易。

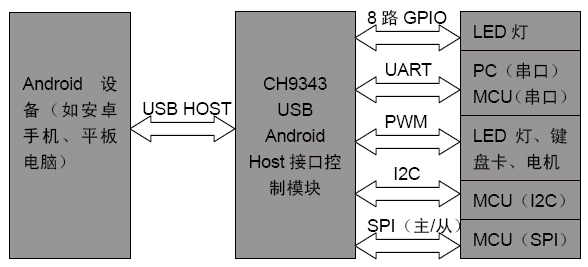

方案应用框图
特点
支持5V电源电压和3.3V电源电压。
支持全速USB传输（12Mbps），兼容USB V2.0，外围元器件只需要晶体和电容。
全内置USB协议处理，无需外部编程。
3线模式配置引脚。
8线通用输入输出引脚GPIO。
硬件全双工异步串口，支持串口发送使能、串口接收就绪等传输速率控制信号及RS485收发控制信号。
提供PWM输出。
I2C主机接口，时钟可调节。
SPI主/从接口，数据大小端格式可调，主机支持模式0、3，从机支持模式0、1、2、3。
USB设备配置指示。
提供SOP-28无铅封装，兼容RoHS。
支持Android 3.1以上版本。
免驱,不需要安装USB驱动。
体积小,方便携带，可以随时随地调试。
可根据客户需求进行功能定制。
