双踪阴极射线示波器的工作原理是什么？

为了在电子实验中比较两个或多个电压，CRO是必不可少且准确的仪器。 有时可能会使用多个示波器在准确的时间触发每个示波器的扫描。为了摆脱这个问题，双踪阴极射线示波器经常被用作一种经济但有用的选择。 在这种方法中，利用电子束产生2条迹线信号，这些迹线从2条垂直源偏转。

双踪阴极射线示波器的工作原理

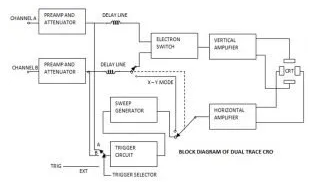

双踪阴极射线示波器的框图如下所示：

双踪阴极射线示波器框图

对于A和B信号中的每一个，A分离的前置放大器将被预放大，然后被衰减器衰减。 每个i / p的幅度都受到精确控制。 在预放大之后，这两个信号都馈送到开关，并且能够通过延迟到垂直放大器的时间一次通过单个通道。 基于时间的电路利用触发选择开关S2，并允许A或B通过线路频率分别触发。 或通过设置外部信号。 水平放大器由扫频发生器通过S1 / S3 /开关馈电。

扩展资料：解释Aquadag的功能

aquadag基本上是用于交易的名称，作为广泛用于阴极射线管的水基胶体石墨。

当电子束撞击荧光屏时，二次电子会从荧光屏表面发出，除非被除去，否则它们会在那里积累。 当它们的积累变得非常大时，它们开始将电子束推离屏幕，从而在屏幕上产生失真的图像。

为防止上述问题，在所有现代CRO中，称为aquadag的导电石墨涂层均沉积在CR管扩口端的内壁上。 该涂层也作为加速阳极保持在高正电势下。 这将执行两个功能；

• aquadag涂层是正性的，因此它吸引了次级电子，并最终不断去除它们。

• 由于aquadag安装在阳极的前面，因此有助于电子加速到CRO筛网。

以上就是双踪阴极射线示波器的工作原理的相关介绍了，希望能帮助大家更好的理解双踪阴极射线示波器。
