静芯微百兆以太网静电防护方案详解
标签： 静电防护 百兆以太网 来源：华强电子网 作者：NV 时间：2022-12-08 09:48
摘要：此方案采用高温低漏电的TVS产品，保证在高温85℃运行条件下数据传输不丢失，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Leve 3 雷击浪涌防护需求。
方案介绍
网络端口因其需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，极易引入各种干扰，导致后端芯片的损坏、系统重启、死机等现象。此方案采用高温低漏电的TVS产品，保证在高温85℃运行条件下数据传输不丢失，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Leve 3 雷击浪涌防护需求。

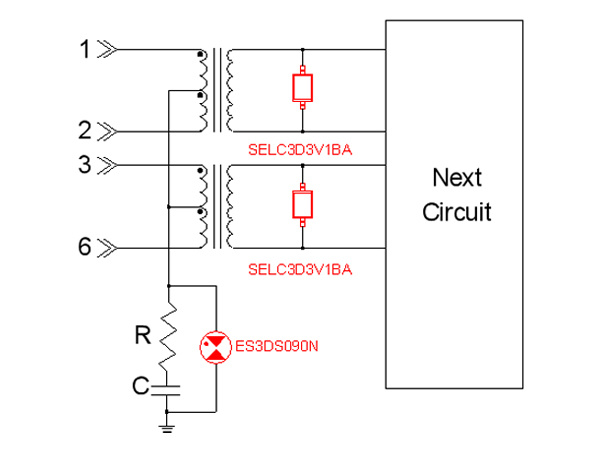

方案框图

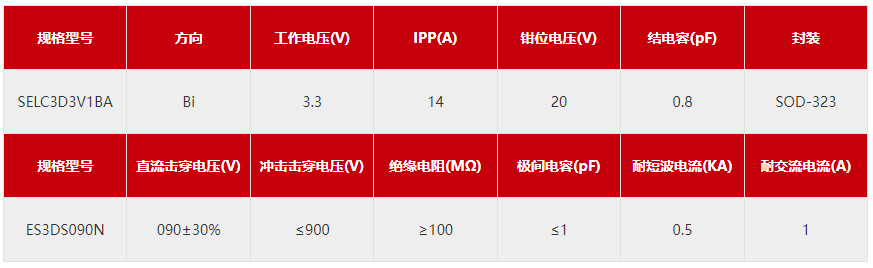

型号参数
SELC3Dxx1BA系列是超低电容瞬态电压抑制器阵列以保护诸如便携式电子设备和智能手机的应用。此系列可用双向配置，8/20us波形的额定功率为300瓦。在较高的操作条件下频率或更快的边缘速率、插入损耗和信号完整性是主要关注的问题。本系列在小型SOD-323封装中提供超低电容和低漏电流。
SELC3D3V1BA特点
IEC 61000-4-2 4级ESD保护
-±15kV接触放电
-±15kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
300W峰值脉冲功率（8/20us）
RoHS合规性
双向配置
超低电容：0.8pF（典型）
低钳位电压
保护一个电源或I/O
SELC3D3V1BA应用
接口
-USB 2.0/1.1
-全球地质观测组织
-以太网10/100/1000 Mbps
-音频
终端设备
-工业和服务机器人
-笔记本电脑和台式机
-电视和监视器
-可穿戴设备
