SD卡静电放电防护方案
标签： SD卡 静电放电防护 来源：静芯微 作者：NV 时间：2022-12-19 11:23
摘要：由于经常性的热插拔导致其极易受到静电的影响，此方案采用集成多路并组合两个单路ESD静电二极管防护元器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低等特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护，且做到成本最优化。
SD存储卡，是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，它被广泛地于便携式装置上使用，例如数码相机、个人数码助理(外语缩写PDA)和多媒体播放器等。
方案概述
由于经常性的热插拔导致其极易受到静电的影响，此方案采用集成多路并组合两个单路ESD静电二极管防护元器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低等特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护，且做到成本最优化。

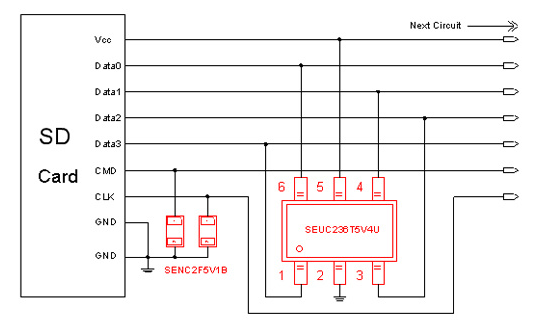

方案应用框图

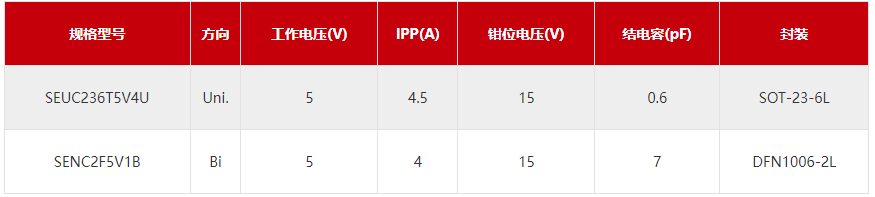

SEUC236T5V4U型号参数
SEUC236T5V4U设计用于保护电压敏感元件免受ESD和瞬态影响电压事件。优异的夹紧能力、低泄漏和快速响应时间，使这些部件非常适合在电路板空间较高的设计上进行ESD保护。
SEUC236T5V4U特点
IEC 61000-4-2 4级ESD保护
-±12kV接触放电
-±17kV空气放电
60W峰值脉冲功率（8/20us）
低钳位电压
工作电压：5V
低泄漏电流
符合RoHS
保护4条单向线路
超低电容：0.6pF Typ
SEUC236T5V4U应用
USB 2.0接口
监视器和平板显示器
10/100/1000以太网
