静芯微RS-232静电放电防护方案详解
标签： RS232 静电放电防护 来源：静芯微 作者：NV 时间：2022-12-26 10:58
摘要：RS-232串行接口在信号传输过程中，很容易受到浪涌、电压、静电的影响，此方案采用具有双路防护的TVS器件做保护，具有封装体积小、响应速度快、结电容低(数据传输、带载量影响小)的优势，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5雷击浪涌防护需求，让客户产品可以复杂的电噪环境中稳定可靠的运行。
RS-232接口是现在主流的串行通信接口之一，符合美国电子工业联盟制定的串行数据通信的接口标准，原始编号全称为EIA-RS-232(简称232和RS-232)，广泛应用于计算机串行接口外设连接，连接电缆和机械、电气特性、信号功能及传送过程。
方案概述
RS-232串行接口在信号传输过程中，很容易受到浪涌、电压、静电的影响，此方案采用具有双路防护的TVS器件做保护，具有封装体积小、响应速度快、结电容低(数据传输、带载量影响小)的优势，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5雷击浪涌防护需求，让客户产品可以复杂的电噪环境中稳定可靠的运行。

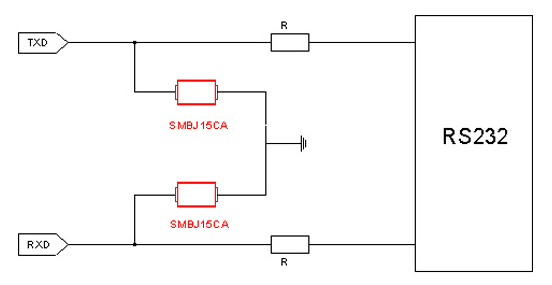

方案应用框图

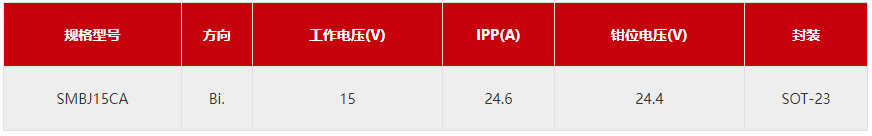

SMBJ15CA型号参数
SMBJ15CA特征
用于表面安装应用，以优化电路板空间
内置应变消除
玻璃钝化接头
低电感
出色的夹紧能力
符合J-STD-020的MSL 1级
在10/1000μs波形下的600W峰值脉冲功率能力，重复率（dutycycle）：0.01%
快速响应时间
10V以上的典型IR小于1μA
塑料包装具有承保人实验室易燃性94V-0
高温焊接：端子处260°C/10秒
