基于静芯微ESD保护器件的I2C静电放电防护方案详解
标签： 静电放电防护 I2C 来源：静芯微 作者：NV 时间：2023-01-05 09:24
摘要：此方案采用分立、低容ESD静电保护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。
I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息;为了确保这些数据端口能够在最终安装环境中正常工作，普通的防护方案或许会对数据的传输造成一定影响。
方案概述
此方案采用分立、低容ESD静电保护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。

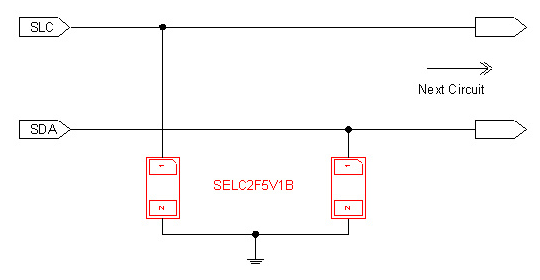

方案应用框图

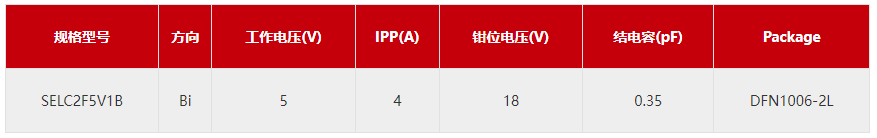

方案型号参数
SELC2F5V1B设计用于保护电压敏感元件免受ESD和瞬态电压的影响事件。出色的夹紧能力、低泄漏和快速响应时间，使这些零件成为在电路板空间较高的设计上提供ESD保护。
SELC2F5V1B特点
IEC 61000-4-2 4级ESD保护
-±10kV接触放电
-±15kV空气放电
80W峰值脉冲功率（8/20us）
低钳位电压
工作电压：5V
低泄漏电流
符合RoHS
保护一条双向线路
低结电容：0.35pF典型值
SELC2F5V1B应用
USB 2.0/3.0
监视器和平板显示器
10/100/1000以太网
求购笔记本电脑
SIM卡端口
ATM接口
