静芯微浅析基于ESD防护器件的LVDS静电放电防护方案
标签： 静电放电防护 LVDS 来源：静芯微 作者：NV 时间：2023-01-06 13:58
摘要：此方案高速差分信号部分采用集成低压四通道保护、超低容值、低漏电、低残压的ESD静电二极管防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。
LVDS是一种低摆幅的差分信号技术，利用非常低的电压摆幅(约350mV)通过差分线进行数据的传输，即低压差分信号传输，采用LVDS接口，可以使得信号在差分线或平衡电缆上以几百Mbps的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗，LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用，常见于液晶电视中，LVDS其较高的数据传输速率，普通的防护方案会对数据的传输造成一定影响。
方案概述
此方案高速差分信号部分采用集成低压四通道保护、超低容值、低漏电、低残压的ESD静电二极管防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效防护。

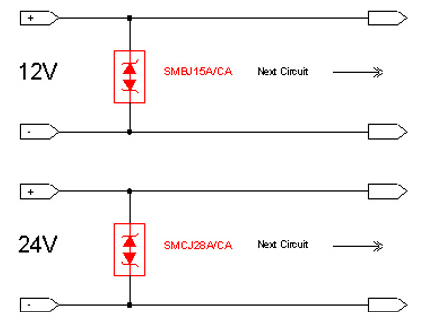

方案框图

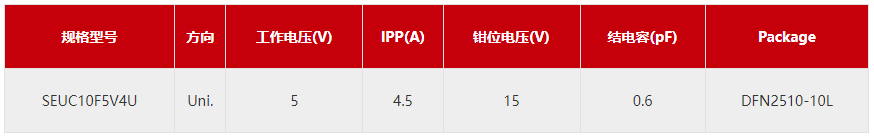

方案型号参数
SEUC10F5V4U设计用于保护电压敏感元件免受ESD和瞬态影响电压事件。出色的夹紧能力。低泄漏，快速响应时间，使这些部件非常适合在电路板空间较高的设计上进行ESD保护。
SEUC10F5V4U特点
IEC 61000-4-2 4级ESD保护
-±12kV接触放电
-±17kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
IEC 61000-4-5浪涌
-4.5A（8/20us）
RoHS合规性
保护四条I/O线路
超低电容：0.6pF（典型）
低钳位电压
低泄漏电流
固态硅技术
SEUC10F5V4U应用
HDMI/USB2.0
监视器和平板显示器
10/100/1000以太网
求购笔记本电脑
SIM卡端口
ATM接口
