静芯微BNC静电放电防护应用方案详解
标签： BNC 静电放电防护 来源：静芯微 作者：NV 时间：2023-01-31 17:29
摘要：此方案采用封装体积小、响应速度快、结电容低的ESD管做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。
BNC接头，是一种用于同轴电缆的连接器,是一种屏蔽电缆，有传送距离长、信号稳定的优点，它被大量用于通信系统中，在高档的监视器、音响设备中也经常用来传送音频、视频信号。因其需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，易引入各种干扰，导致后端芯片的损坏、系统重启、死机等等现象，此类情况必然给后续产品的稳定性及可靠性带来一定隐患。
方案概述
此方案采用封装体积小、响应速度快、结电容低的ESD管做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。

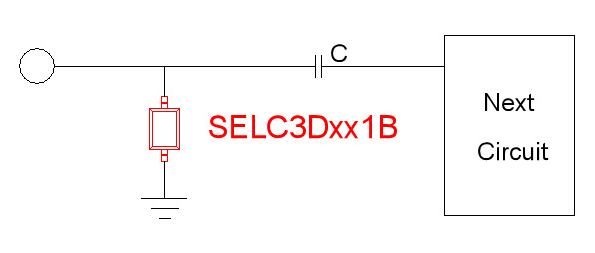

方案应用框图

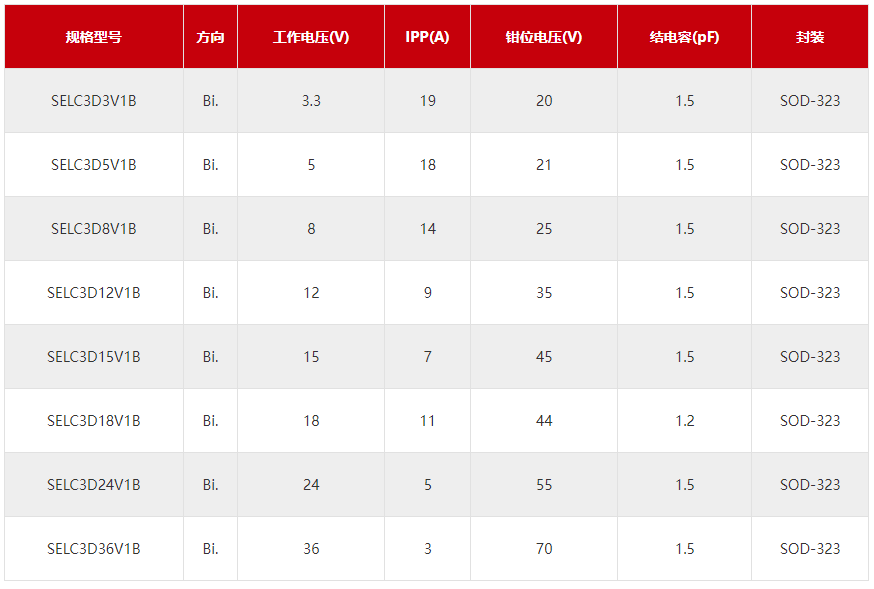

型号参数
SELC3Dxx1B是一种双向TVS ESD保护阵列，具有低钳位电压和小型SOD-323封装中的超低电容。SELC3Dxx1B额定值可消除ESD根据IEC 61000-4-2国际标准（超过4级），冲击电压达到±25kV，额定电压为8/20μs波形为350瓦。所有这些功能可确保系统级保护并使其适用于USB和以太网10/100/1000Mbps等接口。
SELC3Dxx1B特征
IEC 61000-4-2 4级ESD保护
-±25kV接触放电
-±25kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
RoHS合规性
双向配置
IO电容：0.8pF（典型）
低钳位电压
350W峰值脉冲功率（8/20us）
SELC3Dxx1B应用
接口
-USB 2.0/1.1
-全球地质观测组织
-以太网10/100/1000 Mbps
-音频
终端设备
-工业和服务机器人
-笔记本电脑和台式机
-电视和监视器
-可穿戴设备
