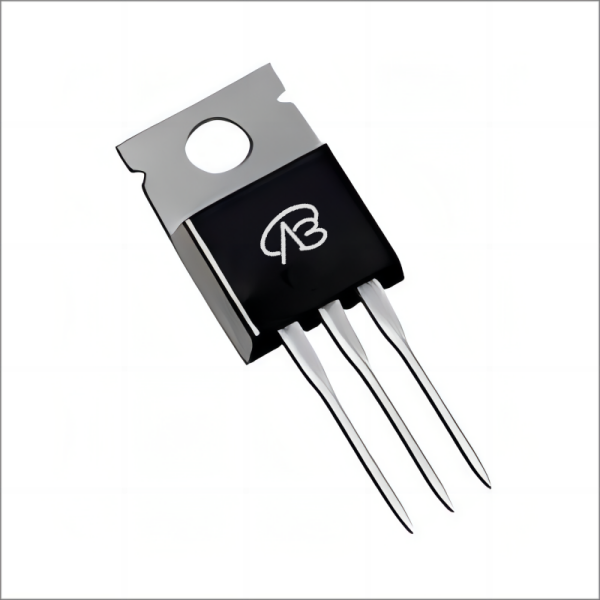

052NE7N-VB TO220一款N-Channel沟道TO220封装的场效应MOS管

### 产品简介：

VBsemi的052NE7N-VB是一款高性能的N沟道MOSFET，采用TO220封装。该器件工作电压（VDS）为80V，最大允许门源电压（VGS）为20V（绝对值），阈值电压（Vth）为3V。在VGS分别为4.5V和10V时，导通电阻（RDS(ON)）分别为9mΩ和7mΩ，最大漏极电流（ID）为100A。采用了Trench工艺，具有优异的性能和可靠性。

### 参数说明：

- **封装类型**：TO220

- **通道类型**：单N沟道

- **工作电压（VDS）**：80V

- **最大允许门源电压（VGS）**：20V（绝对值）

- **阈值电压（Vth）**：3V

- **导通电阻（RDS(ON)）**：9mΩ @ VGS=4.5V；7mΩ @ VGS=10V

- **最大漏极电流（ID）**：100A

- **技术**：Trench

052NE7N-VB TO220.pdf

### 应用领域和模块示例：

1. **电源模块**：052NE7N-VB适用于中高功率电源模块，如DC-DC转换器和电源适配器，因为其低导通电阻和高漏极电流能力使其能够有效地处理中等到高功率应用。

2. **电动工具**：这种MOSFET可用于电动工具，如电动锯和电动螺丝刀，提供高效能量转换和高性能。

3. **汽车电子**：在汽车和其他车辆的电子系统中，052NE7N-VB可用于各种功率控制和管理应用，如电动门窗控制和电动座椅调节。

4. **电池管理**：在便携式设备和电池管理系统中，这种MOSFET可用作电池充放电控制器，确保高效能量管理和充电控制。

5. **工业控制**：在工业自动化和控制系统中，这种MOSFET可用于各种高性能应用，如电机驱动和变频器。

这些只是一些示例，实际应用取决于具体设计和系统要求。
