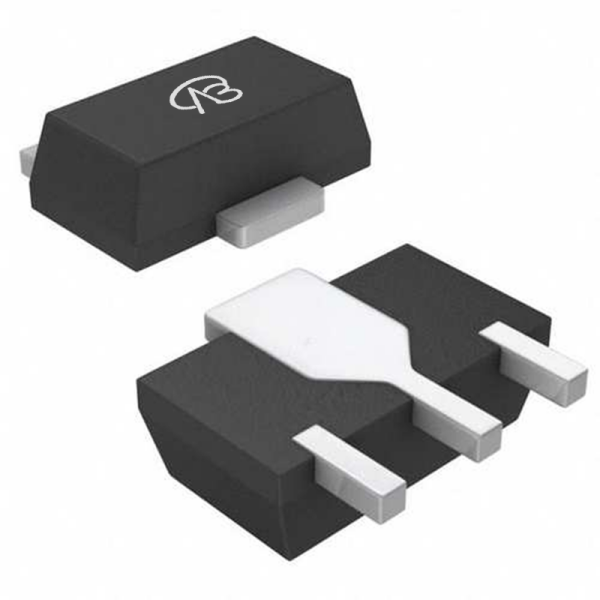

2SK2103-VB一款N-Channel沟道SOT89封装的场效应MOS管

### 产品简介

**2SK2103-VB** 是一款高性能的单N沟道MOSFET，采用SOT89封装形式，具有良好的导通性能和高可靠性。其额定漏源电压（VDS）为30V，栅源电压（VGS）为±20V，具有1.7V的栅极阈值电压（Vth）。在VGS=2.5V时，RDS(ON)为30mΩ，在VGS=4.5V时为22mΩ，最大连续漏电流（ID）为6.8A。该器件采用先进的沟槽技术制造，适用于中功率电源管理和开关电路应用。

### 详细参数说明

- **型号**: 2SK2103-VB

- **封装形式**: SOT89

- **配置**: 单N沟道

- **漏源电压 (VDS)**: 30V

- **栅源电压 (VGS)**: ±20V

- **栅极阈值电压 (Vth)**: 1.7V

- **导通电阻 (RDS(ON))**:

   - 30mΩ @ VGS=2.5V

   - 22mΩ @ VGS=4.5V

- **漏极电流 (ID)**: 6.8A

- **技术**: 沟槽技术 (Trench)

2SK2103-VB.pdf

### 应用领域及模块

**2SK2103-VB** 适用于多种中功率电源管理和开关电路应用，包括但不限于以下几个领域和模块：

1. **电源转换模块**:

   - **中功率DC-DC转换器**: 由于其低RDS(ON)和中等ID特性，适用于中功率DC-DC转换器中。

   - **中功率AC-DC转换器**: 在家电和工业设备中用于电能转换。

2. **LED驱动模块**:

   - **中功率LED灯驱动**: 作为LED驱动器的开关元件，提供中等功率的LED驱动方案。

   - **背光模块**: 用于中型LCD显示器的背光模块中，提供稳定的背光驱动。

3. **电池管理模块**:

   - **中功率电池保护电路**: 用于移动设备和消费电子产品中的电池保护模块中，提供中等功率的电池保护。

4. **电动工具模块**:

   - **中功率电动工具驱动**: 在家用和商业用电动工具中，用作电机驱动器件。

5. **汽车电子模块**:

   - **汽车灯光控制**: 用于汽车灯光控制模块中，提供稳定的电流驱动。

   - **汽车电动窗控制**: 作为汽车电动窗控制模块中的开关元件，实现电动窗的高效能控制。

2SK2103-VB MOSFET在这些中功率应用中，通过其优异的电气特性和高可靠性，为电子设备提供了中功率、高效能的解决方案。
