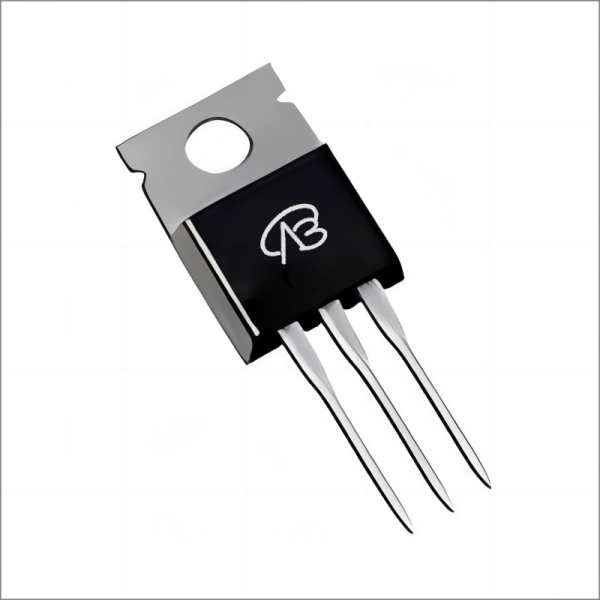

2SK2135-VB一款N-Channel沟道TO220封装的场效应MOS管

### 产品简介

**2SK2135-VB** 是一款高性能的单N沟道MOSFET，采用TO220封装形式，具有良好的导通性能和高可靠性。其额定漏源电压（VDS）为200V，栅源电压（VGS）为±20V，具有3V的栅极阈值电压（Vth）。在VGS=10V时，RDS(ON)为110mΩ，最大连续漏电流（ID）为30A。该器件采用先进的沟槽技术制造，适用于高压高功率电源管理和开关电路应用。

### 详细参数说明

- **型号**: 2SK2135-VB

- **封装形式**: TO220

- **配置**: 单N沟道

- **漏源电压 (VDS)**: 200V

- **栅源电压 (VGS)**: ±20V

- **栅极阈值电压 (Vth)**: 3V

- **导通电阻 (RDS(ON))**: 110mΩ @ VGS=10V

- **漏极电流 (ID)**: 30A

- **技术**: 沟槽技术 (Trench)

2SK2135-VB.pdf

### 应用领域及模块

**2SK2135-VB** 适用于多种高压高功率电源管理和开关电路应用，包括但不限于以下几个领域和模块：

1. **电源转换模块**:

   - **高压DC-DC转换器**: 由于其高VDS和低RDS(ON)特性，适用于高压DC-DC转换器中。

   - **高功率AC-DC转换器**: 在工业电源和电力电子中用于高效能的电能转换。

2. **电机驱动模块**:

   - **高压电机驱动**: 其高电流能力和耐高压特性，使其适用于高压电机的驱动电路中。

   - **工业自动化**: 在工业机器人和自动化设备中，用于高压电机的控制和驱动。

3. **功率放大模块**:

   - **高功率放大器**: 在音响系统和通信设备中用作功率放大器的开关元件，提供高功率的放大。

4. **电力管理模块**:

   - **电力逆变器**: 用于太阳能和风能等可再生能源电力逆变器中，提供高效能的电能转换。

   - **高压稳压器**: 在高压稳压器中用于稳定输出电压。

5. **电动汽车模块**:

   - **电动汽车控制**: 在电动汽车的电机控制器中，提供高压、高功率的电机驱动。

2SK2135-VB MOSFET在这些高压高功率应用中，通过其优异的电气特性和高可靠性，为电子设备提供了高压高功率、高效能的解决方案。
