如何使用示波器测电流？示波器测电流具体步骤

示波器是一种高阻抗电压测量设备，不能直接测量电流，需要将电流信号转化为电压信号才行。示波器电流探头可以让示波器能够测量电流，扩展了测量电压以外的用途。那么如何使用示波器测电流？下面一起来了解一些具体的步骤吧！

示波器测电流具体步骤

示波器可以通过测量电压量间接地测出电流，具体步骤如下：

1、首先需要一个高精度的电流探头，这种电流探头一般是钳式的，它们夹在电线上而不中断电路。

2、接上高精度电流探头后会出现相应的菜单，然后点击示波器对应的消磁按钮，让探头自动消磁。

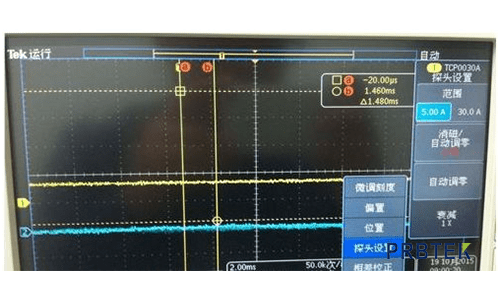

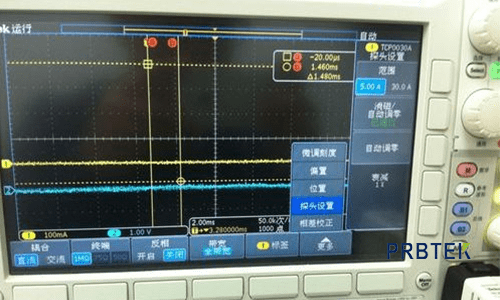

3、示波器执行消磁操作后，示波器界面如下，红色变成绿色，说明消磁成功。

4、接下来即可测试电流，所测试的电流要形成回路，示波器的设置方法，和使用电压探头是一样的。

电流探头可以测量流经探头钳口的电流所生成的磁场，它会生成与输入电流成正比的电压输出测试过程中，如果你正在测量直流信号或小幅度的低频交流信号，可以通过在探头上缠绕多圈被测导体可以提高探头的灵敏度。

注意事项

1、用示波器电流探头测试之前最好评估一下是否在测试范围内。

2、几十毫安以下的电流建议用万用表测量。

3、要确保精确地测量低电平电流，需要对磁芯进行去磁以消除残余磁性。

4、要注意防止其它信号对于示波器探头自身的干扰，以免所测量的信号不够真实。

以上就是使用示波器测电流的相关介绍，其实利用示波器所作的任何测量都可以看做对电压的测量，利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
