基于静芯微SEUC10F5V4U的USB3.0-静电放电防护方案
标签： 静电放电防护 USB 来源：静芯微 作者：NV 时间：2022-11-22 11:42
摘要：USB是目前应用面最为广泛的端口，因其金属座子及对外通讯的信号PIN脚，容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响，普通的防护器件会对数据的传输造成影响，USB3.0可达5Gbps的数据传输速率，因为高速系统的结构较小，对ESD更为敏感。此方案信号部分采用集成四通道保护、超低容值、低漏电的ESD静电二极管防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。
USB是目前应用面最为广泛的端口，因其金属座子及对外通讯的信号PIN脚，容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响，普通的防护器件会对数据的传输造成影响，USB3.0可达5Gbps的数据传输速率，因为高速系统的结构较小，对ESD更为敏感。此方案信号部分采用集成四通道保护、超低容值、低漏电的ESD静电二极管防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。

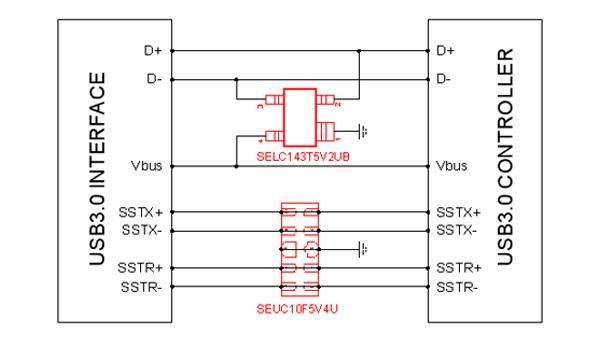

应用示例

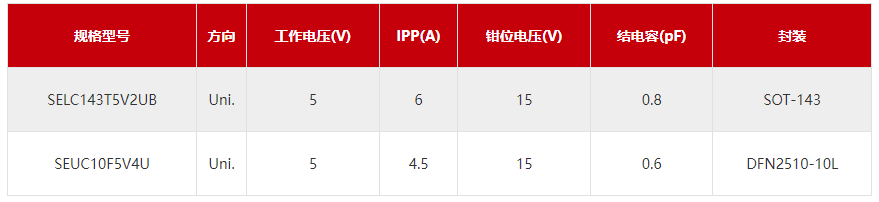

型号参数
SEUC10F5V4U设计用于保护电压敏感元件免受ESD和瞬态影响电压事件。出色的夹紧能力。低泄漏，快速响应时间，使这些部件非常适合在电路板空间较高的设计上进行ESD保护。
SEUC10F5V4U特点
IEC 61000-4-2 4级ESD保护
-±12kV接触放电
-±17kV空气放电
IEC 61000-4-4 EFT保护
-40A（5/50ns）
IEC 61000-4-5浪涌
-4.5A（8/20us）
RoHS合规性
保护四条I/O线路
超低电容：0.6pF（典型）
低钳位电压
低泄漏电流
固态硅技术
SEUC10F5V4U应用
HDMI/USB2.0
监视器和平板显示器
10/100/1000以太网
求购笔记本电脑
SIM卡端口
ATM接口
