什么是滤波器？滤波器可以如何分类？有哪些应用？

滤波器是对波进行过滤的器件，广泛用于电子和电信领域，在广播、电视、录音、雷达、控制系统、音乐合成、图像处理和计算机图形中。那么什么是滤波器？滤波器可以如何分类？一起了解一下滤波器有哪些应用吧！

什么是滤波器？

滤波器是一个频率选择电路，由四个带有电抗元件的端子组成，以传输指定范围的频率。通过它传输的频段称为通带，被它衰减的频带称为衰减阻带。

滤波器可以如何分类？

滤波器有两种类型-模拟数字。 现在，根据使用的组件，它们有两种类型-主动类型和被动类型。

主动类型使用有源组件制成。 一些有源晶体管是–晶体管（BJT，FET），是能够放大信号或产生功率的任何其他电子设备。如果需要增加特性，则可以以某些或特定方式将各个阶段结合在一起。

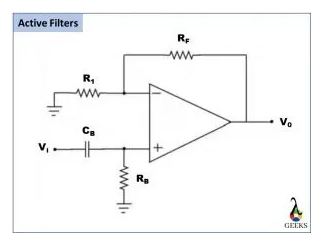

滤波电路：有源型

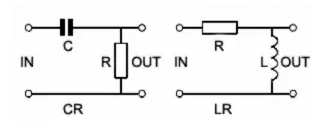

被动类型是使用无源设备设计的。

无源滤波器

主动与被动类型比较

有源类型可能具有一个优势，与输入相比，它可以增加可用的信号功率。 被动的则从信号中耗散能量。 对于各种频率范围，例如在声音频率及以下，有源 类型 可以不使用电感器来实现指定的传递函数，电感器相对于电阻器和电容器而言体积较大且成本较高，并且要获得必要的高质量和精确值则成本较高。

当想要增强属性时，许多阶段可以级联。 相比之下，多级无源阻断器的布局需要考虑前一阶段每个相位的频率相关负载。 由于不使用电感器，因此可以以非常紧凑的尺寸实现。

无源型遭受信号衰减。 有各种各样的方法。 控制或恢复的一种流行方法是通过Active类型应用程序进行放大。 主动和被动类型之间的主要冲突点是“放大”。

与无源相比，有源类型由运算放大器中的有源元件组成， 晶体管，或 FET 在其电路设计中，如前面部分所述。 这些组件从外部电源汲取能量，用于放大输出。 与被动相比，这是一个额外的优势。

滤波器应用

如今，它们已用于电子电路的许多用途，其应用非常广泛。 此外，可以通过以有源或无源类型（尤其是有源类型）以不同方式使用不同的滤波器来提高电路增益。 有源类型使用放大器，我们知道它有助于增加增益。 本文将在以下各节中讨论两种类型，例如低通类型，高通类型（带有适当的图表）和有源和无源条件下的仿真波形，其中在HPF和LPF中使用高阶非常重要。

• 在用于将无线电调谐到特定频率的无线电通信系统中： 它们用于使无线电接收器仅“看到”或“检测”所需信号，并通过假定它们的信号频率不同来拒绝所有其他信号。 因此可以接收无噪音的信号。 高频带通类型用于中央电话局中的信道选择。

• 电源设计： 它们用于消除交流输入线上通常存在的噪声或高频。 这些也可用于减少纹波。

• 模数转换（ADC）： 它们在大多数ADC输入中使用，以最大程度地减少混叠。

• 修改 数码影像：也可以用来修改数字图像。

• 数据分析： 它们对于消除数据分析中的特定频率也非常有帮助。

以上就是滤波器的相关介绍了，建议大家在较低频率下选择有源滤波器，因为它有助于实现低输出阻抗，同时提供高输入阻抗。
